Veggmontert nettverksskap: Typer, utvalg og sammenligningsguide

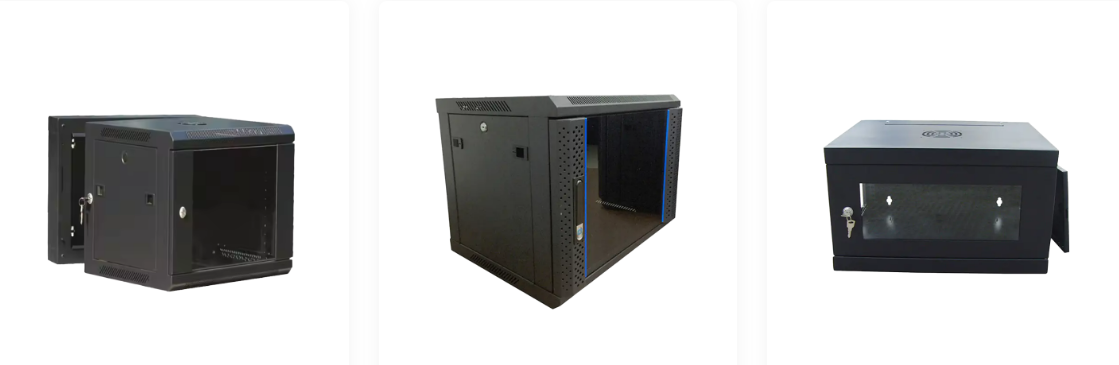

Vanlige typer og kjennetegn

Veggmonterte nettverksskap er generelt kategorisert etter dørkonfigurasjon og kapslingsdybde, som begge påvirker utstyrstilgang, ventilasjon og hvor mye kablingsslakk skapet kan romme. Å velge riktig type avhenger av hvor ofte skapet vil bli brukt og hvor mye utstyr det trenger for å huse.

Dørmateriale er en annen karakteristisk egenskap, med herdet glassdører som vanligvis brukes der visuell overvåking av utstyrsstatuslys er nyttig, og perforerte eller solide metalldører som brukes der luftstrøm eller fysisk sikkerhet er høyere prioritet. Kabinettdybden varierer også betydelig, siden skap med lav dybde passer til brytere og patchpaneler, mens dypere skap er nødvendig for å romme servere, UPS-enheter eller utstyr med kabling bak og strømforsyninger som strekker seg lenger bak.

Struktur og arbeidsprinsipp

Et veggmontert nettverksskap fungerer ved å kombinere en fast stål- eller aluminiumsramme, standard 19-tommers monteringsskinner og et låsbart kabinett for å holde nettverksutstyret sikkert i en angitt høyde over gulvet, samtidig som det håndterer luftstrøm og kabelføring innenfor et begrenset fotavtrykk. De strukturelle elementene er designet for å fungere sammen slik at utstyr forblir organisert, avkjølt og beskyttet selv i et relativt lite kapslingsvolum.

Kabinettkapasitet er generelt beskrevet i rackenheter, eller U, med vanlige veggmonteringsstørrelser fra rundt 4U for svært kompakte installasjoner opp til 15U eller mer for skap som støtter flere aktive enheter og patchpaneler. Fordi veggmonterte skap har et mindre internt volum enn gulvstående stativer, er termisk styring en mer kritisk designbetraktning, og det er grunnen til at ventilasjonsåpninger, viftemontering og skapdybde må tilpasses den forventede utstyrets varmebelastning før installasjon.

Søknadsscenarier og utvalgskriterier

Veggmonterte nettverksskap brukes på tvers av bedriftskontorer, knutepunkter for offentlig transport, kommersielle lokaler, nettverksdistribusjonspunkter og skap i bolignettverk, med valg hovedsakelig drevet av antall og type enheter som skal huses, tilgjengelig veggplass og hvor ofte skapet må ha tilgang til. Å få disse faktorene riktig på spesifikasjonsstadiet unngår senere problemer som utilstrekkelig kjøling eller utilstrekkelig plass til kabelhåndtering.

U-kapasitet er ofte utgangspunktet for valg, siden det direkte bestemmer hvor mange brytere, patchpaneler og andre rackmonterte enheter et skap kan holde, samtidig som det gir rom for fremtidig utvidelse. Linjediagrammet nedenfor illustrerer et generelt, representativt mønster av hvordan nødvendig skapkapasitet har en tendens til å forholde seg til nettverkets kompleksitet etter hvert som antallet tilkoblede enheter på et nettsted vokser, noe som er nyttig kontekst når man skal vurdere et veggmontert skap for en ny eller utvidende installasjon.

Før du gjennomgår diagrammet, legg merke til at faktiske kapasitetsbehov varierer etter områdedesign, utstyrstype og planlagt redundans, så linjen som vises representerer et generelt planleggingsmønster i stedet for en fast formel. Den horisontale aksen representerer et økende antall tilkoblede nettverksenheter på et sted, fra et lite avdelingskontor opp til en større distribuert kontoretasje, mens den vertikale aksen representerer den generelle trenden i anbefalt kabinett U-kapasitet etter hvert som antallet enheter vokser. Linjen illustrerer hvorfor svært små tomter ofte kan betjenes av kompakte skap, mens tomter med tettere tilkoblingsbehov generelt krever et steg opp i kapasitet i god tid før skapet blir fysisk fullt.

Den oppadgående trenden til linjen reflekterer det generelle forholdet mellom enhetstetthet og kabinettkapasitetsbehov, men kurven er ikke perfekt lineær, siden anbefalt kapasitet har en tendens til å akselerere noe når et sted beveger seg fra en liten greninstallasjon mot en tettere mellomstor kontorgulv. Dette er fordi tettere steder vanligvis legger til ikke bare flere brytere, men også flere patchpaneler, kabelhåndteringstilbehør og noen ganger små UPS-enheter, som alle bruker U-plass raskere enn antall enheter alene skulle tilsi. Et lite avdelingskontor med en håndfull arbeidsstasjoner kan ofte betjenes komfortabelt av et kompakt 6U til 9U-skap, mens en mellomstor kontoretasje med vesentlig flere tilkoblede enheter og flere patchpaneler generelt drar nytte av å gå opp til en 12U til 15U eller større konfigurasjon. Planlegging for vekst på kort sikt er en praktisk grunn til å velge et skap med noe ledig U-kapasitet i stedet for å dimensjonere nøyaktig til gjeldende enhetstall, siden ettermontering av et større skap senere er mer forstyrrende enn å installere tilstrekkelig kapasitet fra starten av. Det er også verdt å ta hensyn til U-plassen som forbrukes av kabelstyringstilbehør og eventuelle planlagte vifteenheter, siden disse reduserer den effektive tilgjengelige kapasiteten for aktivt utstyr. Nettsteder som forventer rask ekspansjon, for eksempel ny kommersiell utvikling eller voksende bedriftskontorer, er generelt bedre tjent med planlegging i den høyere enden av det anbefalte området vist i denne trenden. Denne typen kapasitetsplanleggingssamtaler er en av de vanligste diskusjonene mellom IT-integratorer og en veggmontert nettverksskapprodusent eller -leverandør under spesifikasjonsfasen av et prosjekt.

Detaljert sammenligning av veggmonterte og gulvstående skap

Veggmonterte og gulvstående nettverksskap tjener det samme generelle formålet med å huse og beskytte rackmontert utstyr, men de skiller seg betydelig ut i kapasitet, fotavtrykk og egnethet for forskjellige stedstyper. Å forstå disse forskjellene hjelper kjøpere med å unngå å spesifisere et underdimensjonert gulvstående skap eller en overdimensjonert veggmonteringsenhet for et gitt sted.

Utover den generelle skaptypen, er kjøleytelsen på tvers av forskjellige dør- og ventilasjonskonfigurasjoner en annen faktor som er verdt å sammenligne direkte, siden det påvirker utstyrets pålitelighet i lukkede rom. Varmekartet nedenfor presenterer en generell, illustrativ sammenligning av relativ luftstrømytelse på tvers av tre vanlige dørtyper og tre ventilasjonskonfigurasjoner, basert på generelle tekniske prinsipper i stedet for et spesifikt testdatasett.

Før du gjennomgår varmekartet, er det verdt å merke seg at faktisk termisk ytelse avhenger av utstyrets varmeeffekt, romtemperatur og installasjonsforhold, så rutenettet nedenfor bør leses som en generell relativ sammenligning i stedet for en garantert kjølespesifikasjon for en bestemt installasjon. Gitteret sammenligner solide metalldører, perforerte metalldører og herdet glassdører på tvers av passiv ventilasjon, enkeltvifteassistert ventilasjon og dobbelvifteassistert ventilasjon, med mørkere skyggelegging som representerer generelt sterkere relativ luftstrømytelse i den kombinasjonen.

Det generelle mønsteret som vises i rutenettet er at perforerte metalldører konsekvent leverer den sterkeste relative luftstrømytelsen på tvers av alle tre ventilasjonskonfigurasjonene, siden perforeringsmønsteret tillater kontinuerlig passiv luftutveksling selv før en vifte legges til. Dører i solid metall og herdet glass viser lignende relativ ytelse til hverandre, siden begge begrenser passiv luftstrøm til de dedikerte ventilasjonsåpningene som er innebygd i skaprammen i stedet for selve døren. Å gå fra passiv ventilasjon til en enkelt vifte gir en merkbar forbedring på tvers av alle dørtyper, noe som gjenspeiler hvor mye aktiv luftstrøm bidrar sammenlignet med å stole på naturlig konveksjon alene i et lukket veggmontert skap. Å legge til en ny vifte gir en ytterligere, men relativt mindre forbedring, noe som antyder avtagende avkastning når luftstrømmen ikke lenger er den primære begrensende faktoren og selve varmebelastningen blir den mer relevante variabelen. For skap som inneholder utstyr med høyere varmeeffekt, for eksempel flere aktive brytere eller en liten UPS, er sammenkobling av en perforert dør med minst envifteassistanse et rimelig generelt utgangspunkt basert på denne sammenligningen. For installasjoner med lavere varmeeffekt, for eksempel et lite patchpanel og en enkelt bryter, er passiv ventilasjon med en massiv- eller glassdør ofte tilstrekkelig, og det er grunnen til at dørtype bør velges sammen med forventet utstyrsbelastning i stedet for bare estetisk. Denne typen sammenligning av luftstrøm og dørtype er et praktisk diskusjonspunkt når du arbeider med en veggmontert nettverksskapprodusent for å fullføre en spesifikasjon for en varmefølsom installasjon. Romtemperatur og skapplassering, for eksempel nærhet til direkte sollys eller andre varmekilder, bør også tas med i forhold til selve døren og viftekonfigurasjonen.

Bransjetrender på tvers av applikasjonssegmenter

Etterspørselen etter veggmonterte nettverksskap har utvidet seg utover tradisjonell bedriftskontorbruk ettersom flere sektorer tar i bruk strukturert, lukket utstyrslagring for nettverks- og ladeinfrastruktur. Det grupperte kolonnediagrammet nedenfor presenterer en generell, illustrativ sammenligning av relativ etterspørselsvekst på tvers av fire applikasjonssegmenter over en nylig flerårsperiode, basert på generell industriobservasjon i stedet for et spesifikt målt datasett.

Før du gjennomgår diagrammet, bør det leses som en generell retningsillustrasjon snarere enn en presis statistikk, siden vekstmønstrene varierer betydelig etter region og markedssegment. Fire segmenter sammenlignes: bedriftskontor, kollektivknutepunkter, kommersielle lokaler og butikklokaler og boliginstallasjoner, hver vist med to grupperte kolonner som representerer en relativ etterspørselsindikator på et tidligere og et nyere tidspunkt.

Bedriftskontorsegmentet viser den høyeste totale etterspørselsindikatoren i begge perioder, i samsvar med posisjonen som den tradisjonelle kjerneapplikasjonen for veggmonterte nettverksskap, selv om dens relative vekst mellom perioder er mer moderat sammenlignet med de tre andre segmentene. Knutepunkter for offentlig transport viser en av de større relative økningene mellom den tidligere og nyere perioden, som er i tråd med bredere infrastrukturinvesteringer i tilkoblingsmuligheter på stasjonsnivå, passasjerinformasjonssystemer og overvåkingsnettverk som krever distribuerte, plasseffektive utstyrskapsler. Kommersielle lokaler og butikklokaler viser et lignende vekstmønster, noe som gjenspeiler økt bruk av nettverksbaserte salgssteder, tilkoblingsmuligheter i butikk og sikkerhetsutstyr som drar nytte av et kompakt, veggmontert kabinett i stedet for et dedikert utstyrsrom. Boligsegmentet starter fra den minste basen av de fire segmentene, men viser en proporsjonalt meningsfull økning, som er i samsvar med økende hjemmenettverkskompleksitet ettersom flere husholdninger tar i bruk flere tilkoblede enheter, smarthussystemer og hjemmekontoroppsett som drar nytte av organisert, lukket kabling. Samlet antyder mønsteret at mens bedriftskontor fortsatt er det største applikasjonssegmentet i absolutte tall, skjer den raskeste relative veksten i transport-, kommersielle og boligsegmenter, noe som utvider utvalget av miljøer der veggmonterte skap er spesifisert. Denne diversifiseringen er en grunn til at produsenter i økende grad tilbyr OEM- og ODM-konfigurasjonsalternativer, siden transport-, kommersielle og privatkunder ofte har forskjellige krav til dørstil, låsetype og skapestetikk sammenlignet med en standard kontorinstallasjon. For selskaper som betjener flere segmenter, peker denne trenden også mot verdien av en fleksibel produktlinje som kan konfigureres for forskjellige scenarier i stedet for et enkelt fast skapdesign.

Denne typen fleksibel, scenariodrevet tilnærming er sentral for hvordan nyere produsenter posisjonerer sine produktlinjer for veggmonterte skap. Ningbo Cixi Communication Technology Co., Ltd., etablert i februar 2024 og basert i Ningbo City, Zhejiang-provinsen, fokuserer på design, forskning og utvikling, produksjon og handel med nettverksskap og ladeskap, og tilbyr one-stop-løsninger for kommunikasjonsutstyrsinfrastruktur. Som en profesjonell OEM veggmontert nettverksskapprodusent og ODM veggmontert nettverksskapselskap, opererer virksomheten med et internt designteam for å støtte konfigurasjonsbehov på tvers av nettverksdatasentre, bedriftskontorer, offentlige transportknutepunkter, kommersielle lokaler og personlige boliger, noe som gjenspeiler det samme utvidede spekteret av applikasjonssegmenter beskrevet ovenfor. Selskapet legger vekt på produktsikkerhet sammen med et fortsatt fokus på intelligens og brukervennlighet som en del av produktutviklingstilnærmingen.

Vedlikeholdsveiledning for langsiktig pålitelig drift

Rutinemessig inspeksjon sørger for at et veggmontert nettverksskap fungerer pålitelig, spesielt med hensyn til termisk styring, veggfesteintegritet og kabelorganisering, som alle gradvis kan forringes hvis de ikke kontrolleres over år med kontinuerlig service.

1. Inspiser veggmonteringsbraketter og festemidler med jevne mellomrom for å bekrefte at de forblir sikre, spesielt i skap som holder tyngre utstyrsbelastninger.
2. Rengjør ventilasjonsåpninger og viftefiltre regelmessig for å forhindre at støvoppbygging begrenser luftstrømmen og øker den indre temperaturen.
3. Kontroller viftedriften, der montert, for å bekrefte fortsatt funksjon, siden en sviktende vifte kan gå ubemerket hen til temperaturrelaterte problemer dukker opp.
4. Gjennomgå kabelhåndteringsrutingen med jevne mellomrom for å forhindre overbefolkning, noe som kan begrense luftstrømmen og gjøre fremtidige bevegelser, tilføyelser eller endringer vanskeligere.
5. Bekreft at dørlåser og hengsler forblir i god stand for å opprettholde tiltenkt fysisk adgangskontroll.
6. Overvåk innvendig skaptemperatur der det er mulig, spesielt i skap med begrenset passiv ventilasjon, for å fange opp termiske problemer tidlig.

Ved å føre en enkel vedlikeholdslogg for skap på tvers av en distribuert områdeportefølje, spesielt for transportknutepunkter og kommersielle distribusjoner på flere steder, blir det enklere å planlegge proaktiv viftebytte eller re-momenting av braketter før en feil påvirker nettverkets oppetid. Fordi veggmonterte skap ofte er installert i mindre ofte besøkte områder enn et sentralt serverrom, er det generelt mer effektivt å etablere en planlagt inspeksjonsrutine enn å stole på utstyrsalarmer alene for å flagge et problem under utvikling.
